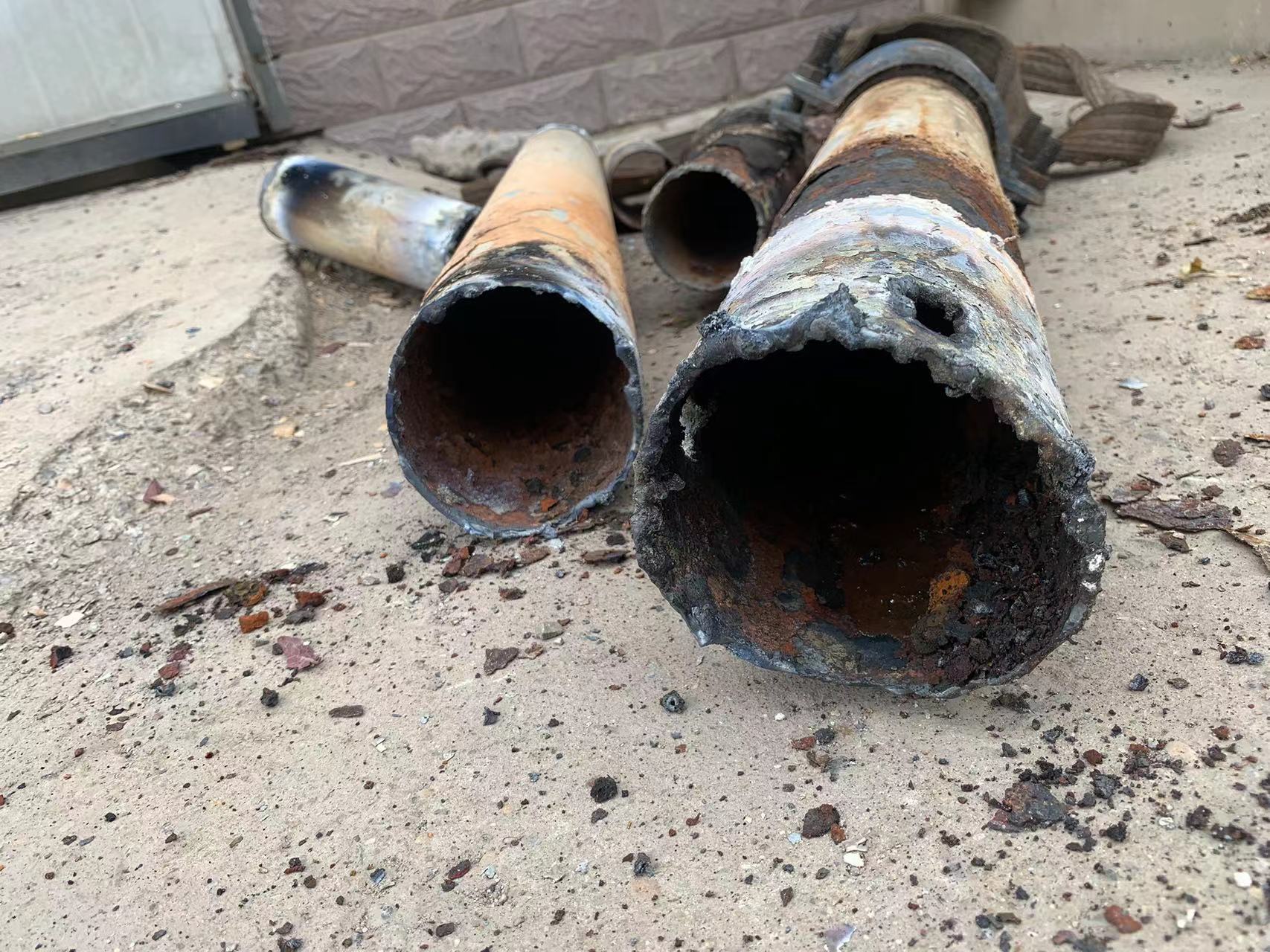

陈旧热水管道的破损及内部生锈

传统双加热管换热器内部生锈

NO.2：改造方案

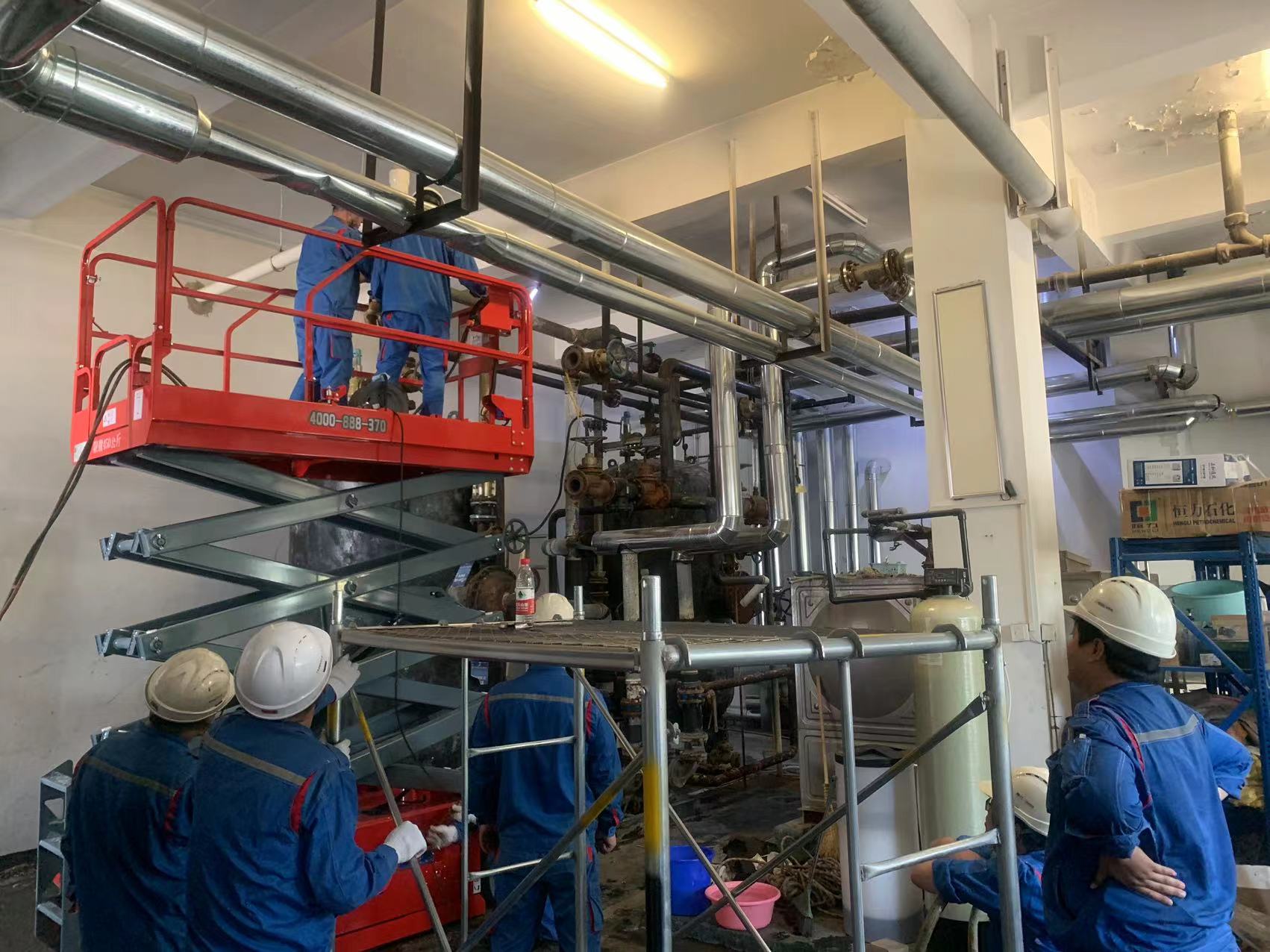

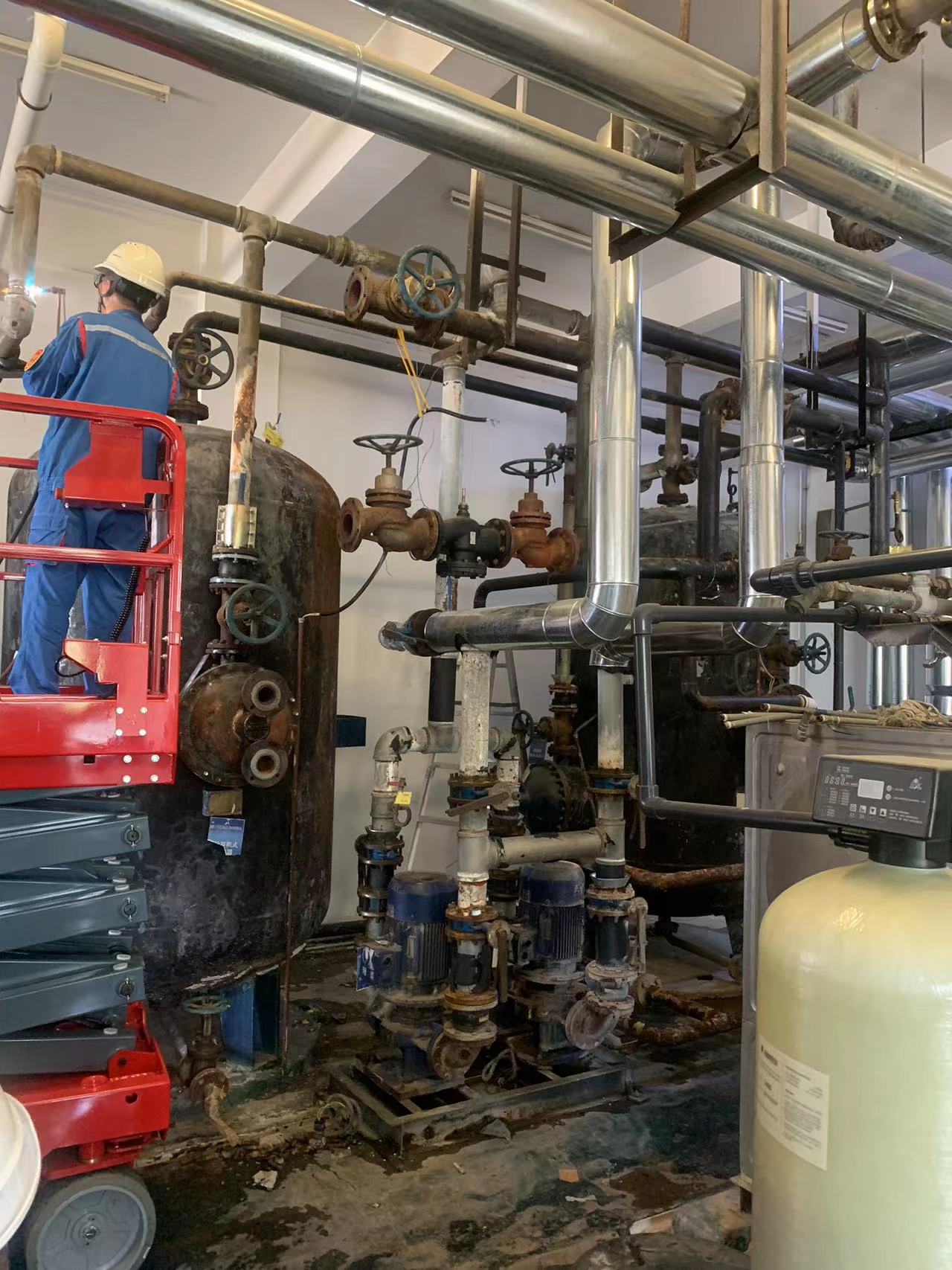

传统式双加热管换热器拆卸与

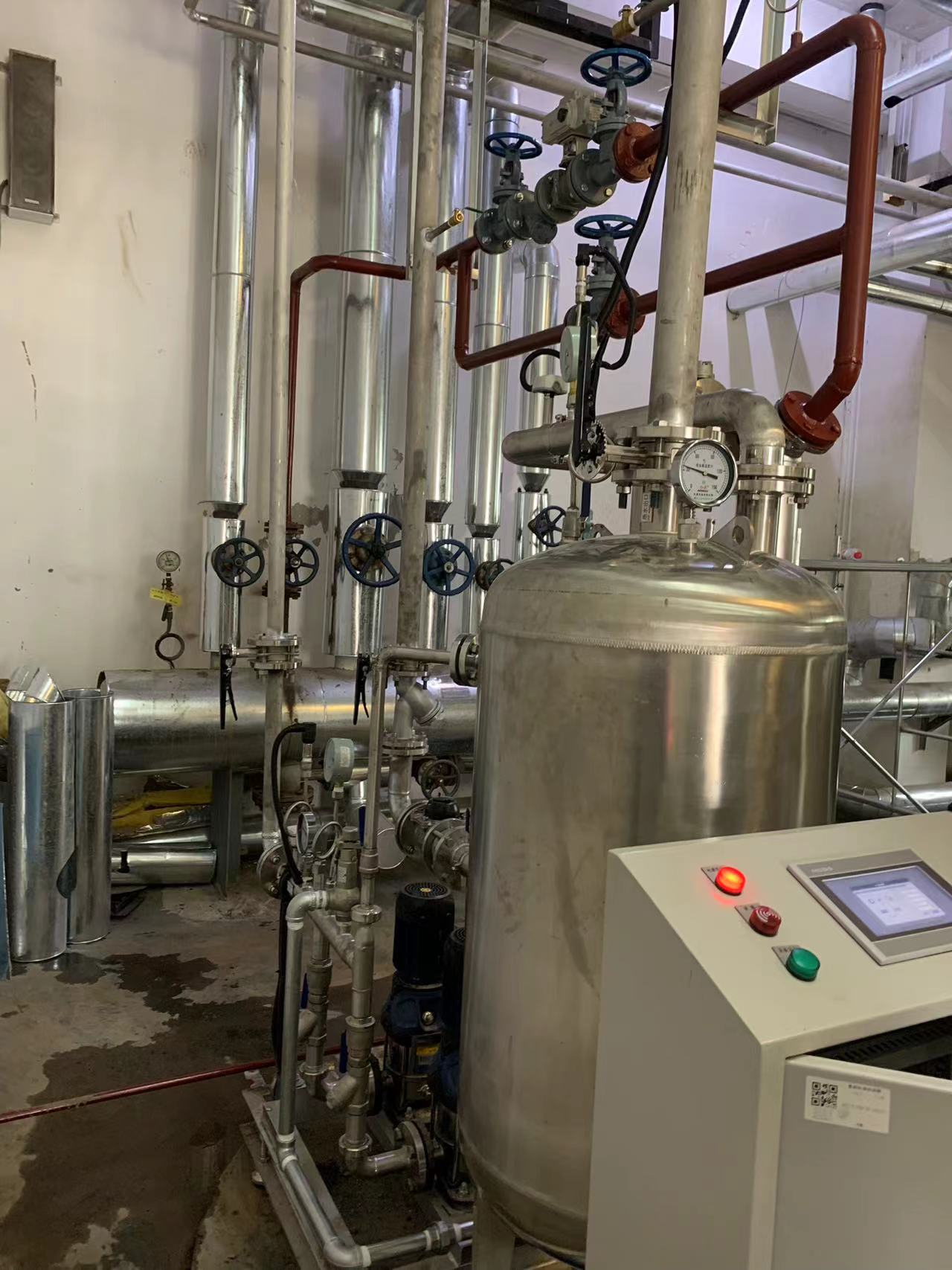

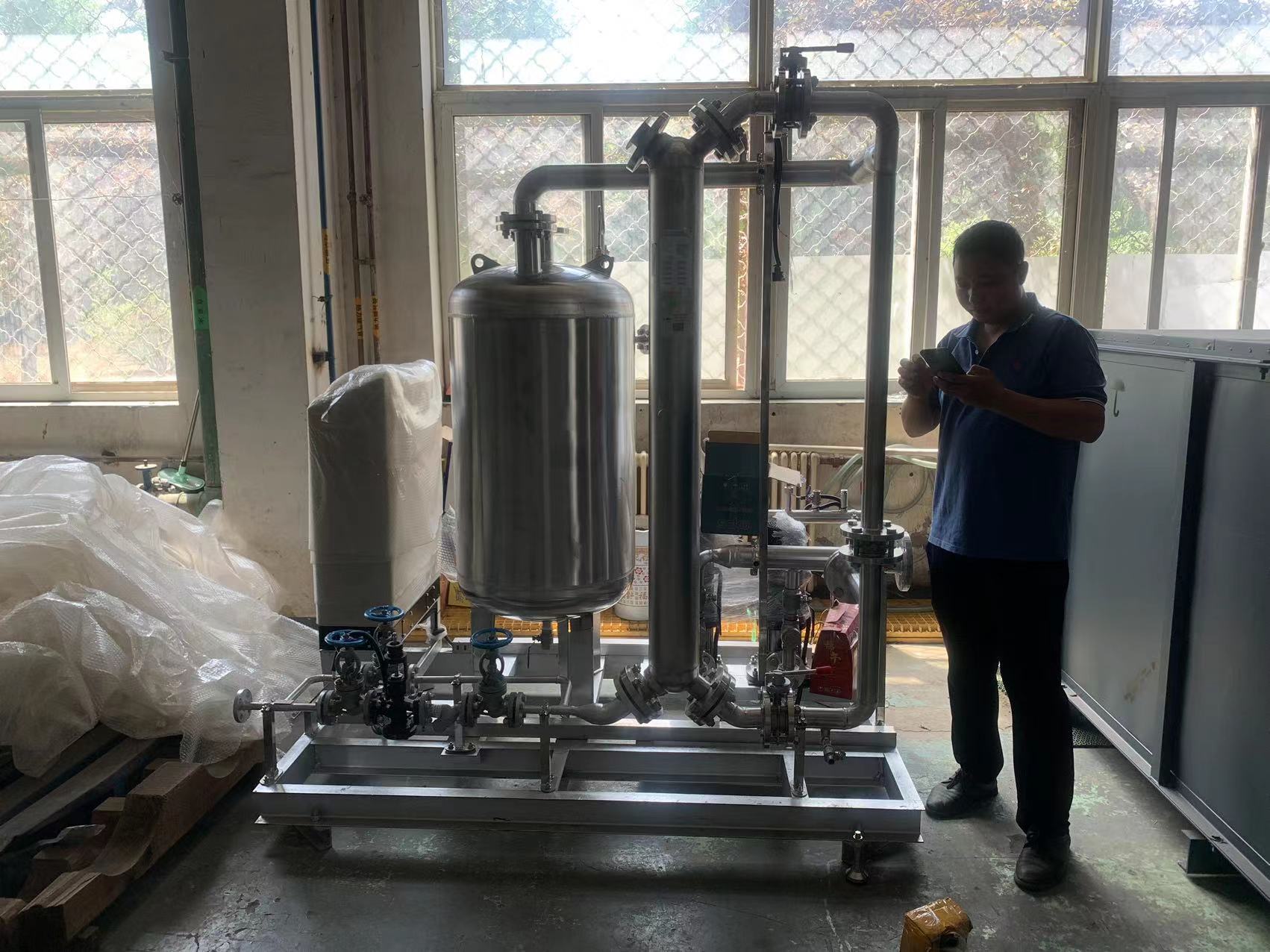

全科换热技术|中央智能卫生热水机成品视频

NO.3：改造分析

传统式双加热管换热器与

全科换热技术|中央智能卫生热水机优劣对比：

1、占用空间

单体传统式双加热管换热器一台占地约3.5m×2m×4m（长×宽×高），而一整套全科换热技术|中央智能卫生热水机设备占地约2m×1.5m×2m（长×宽×高），在占地面积上节约了近57%，全科换热技术|中央智能卫生热水机的换热器设计为垂直型，设备结构紧凑，大大地节约了设备的所需空间。

新旧设备占地面积图

2、换热效率

传统式双加热管换热器换热效率低，其内部产生的结垢也会降低换热效率；而JAD换热器内部为螺旋式加热管束，且分布为多根螺旋式加热管束，在有限的空间里加大了换热面积，二次侧被加热的水在加热器内充分湍流，使得二次侧水与蒸汽充分换热，使得换热更加充分，JAD换热器还可以防止水垢的产生及堵塞，规避了换热效率的降低。

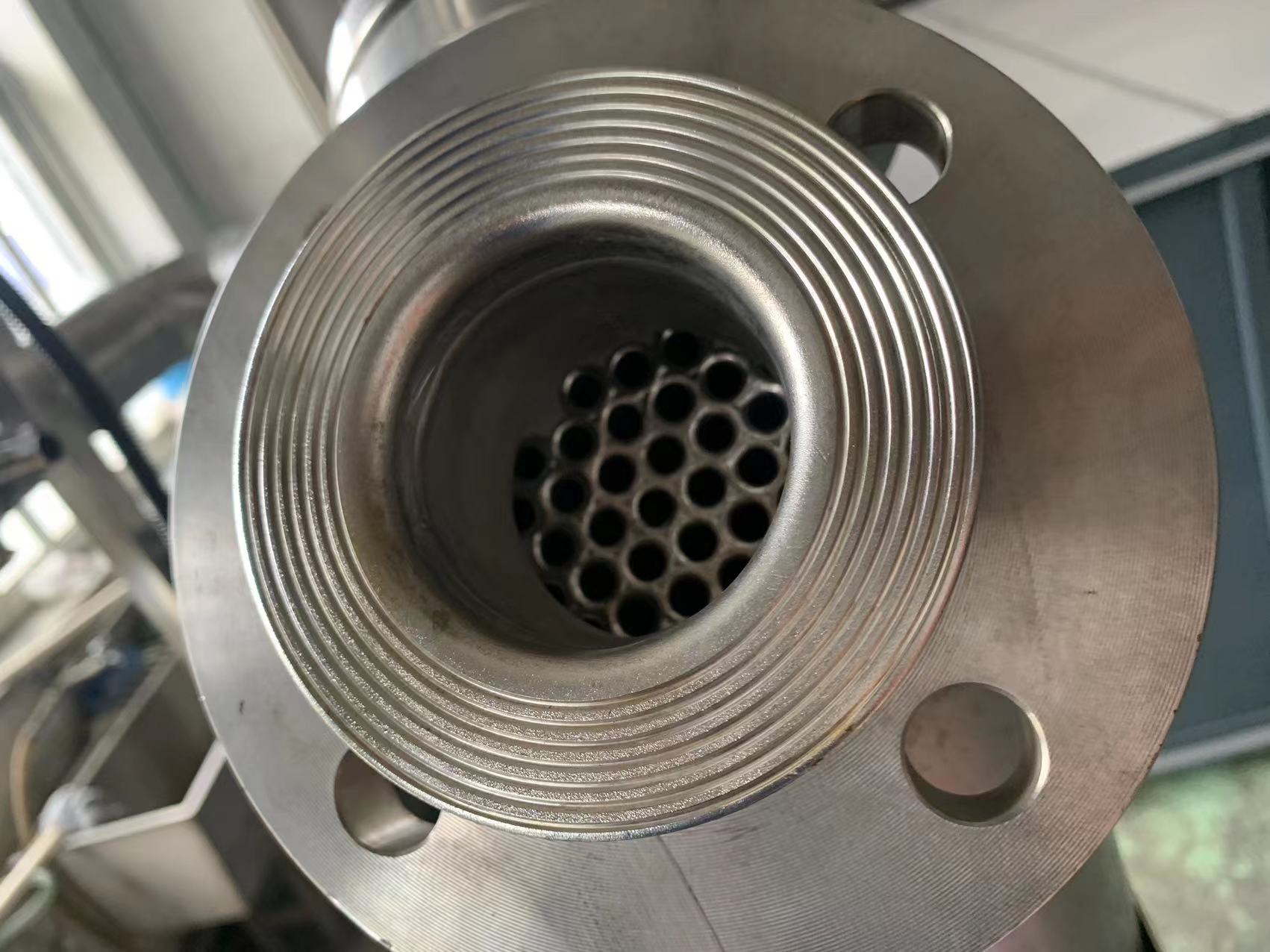

JAD换热器热源端进口图

3、节能环保

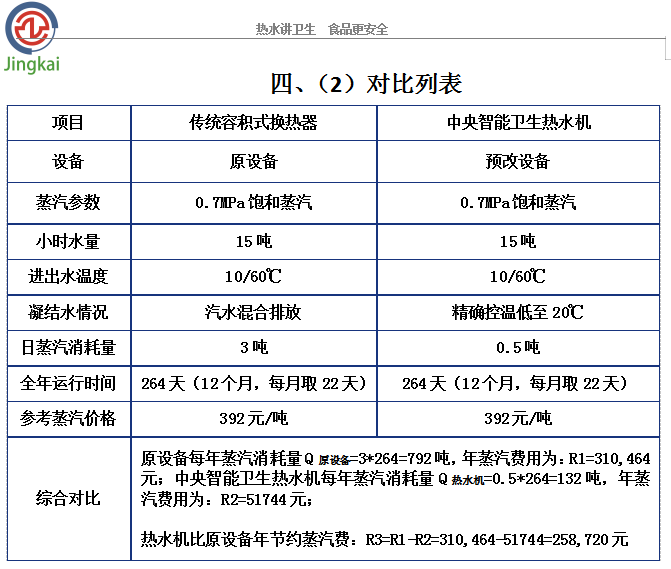

JAD换热器使蒸汽更加充分换热，冷凝水出口温度通过温控阀调控可根据需求使冷凝水温度达到20℃，将蒸汽的热能充分利用，减少热源热量的浪费，且即时即用，可快速加热，使能耗节能20%，对于节能环保有着充分的体现。

新旧设备能耗对比图

4、卫生换热

对于传统式加热管换热器其管道大多使用无缝钢管作为主要管道材料，在热水领域的应用中容易产生铁锈，对内部的水容易产生污染；而全科换热热水机针对一次侧和二次侧采用不同材质，在蒸汽端采用铸钢材质，耐高温耐腐蚀，而二次侧用水端统一采用304不锈钢，避免管道的生锈对水产生的污染，且全科换热热水机还可以利用阻垢装置对水进行消毒杀菌，保证水质的卫生。

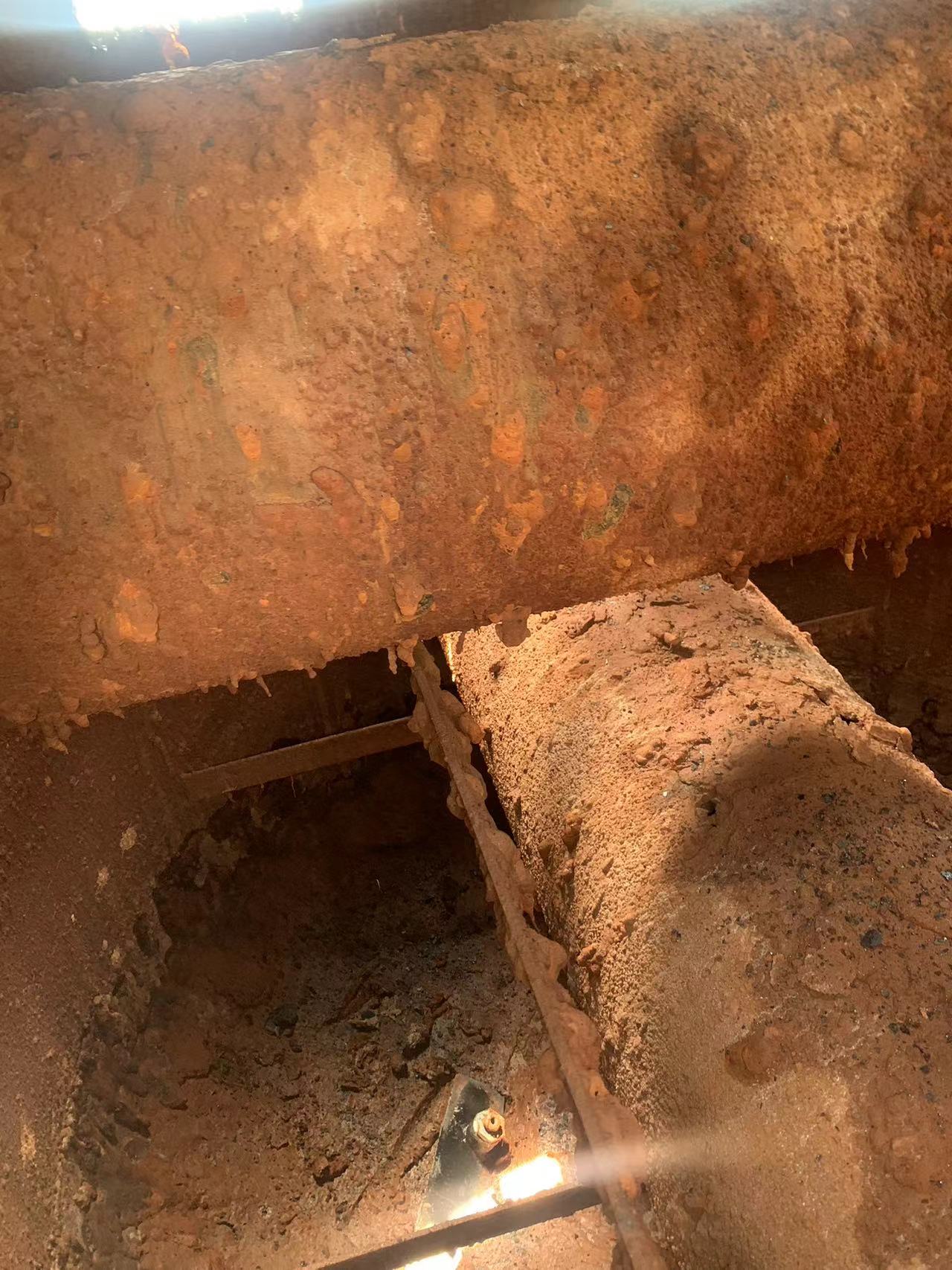

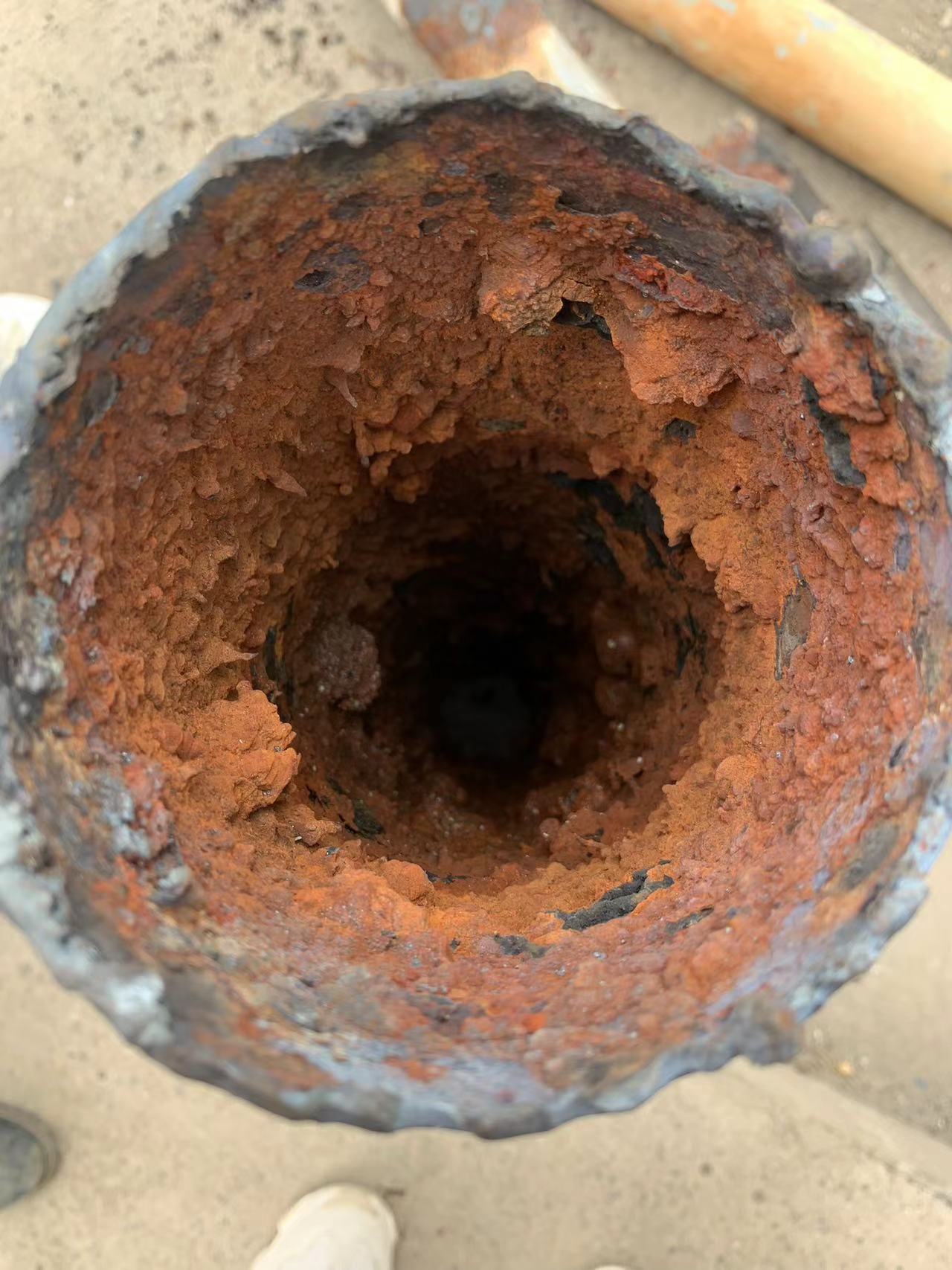

陈旧设备管道及换热器内部图

5、智能及温度精准控制

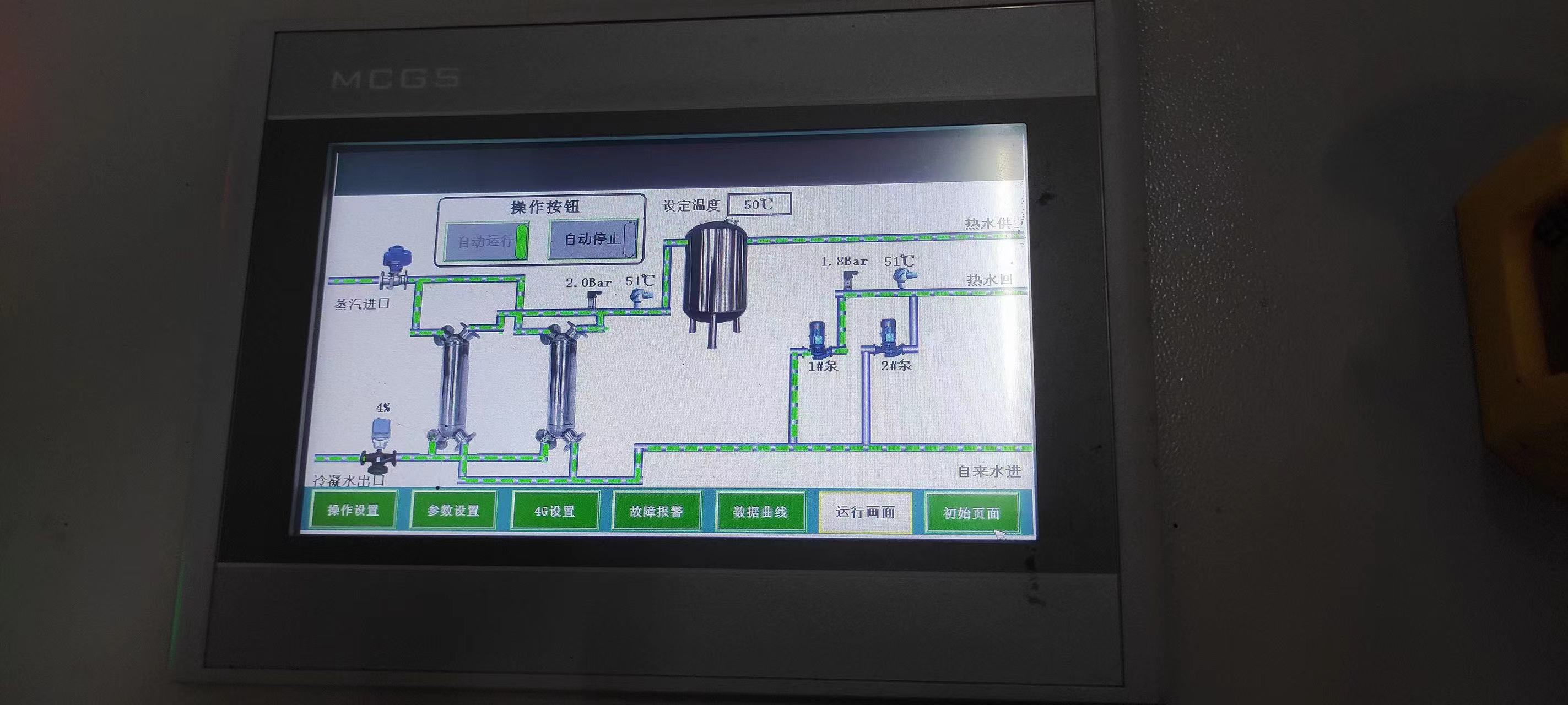

全科换热热水机比传统式加热管换热器设备多一个控制柜，在控制柜上可以看到JAD换热器、热力平衡器等设备的实时压力及温度，可随时根据需求调节温度，让设备可以根据实际情况进行调整，控制柜还设有信号器，方便手机远程查看及操控；在机组内部设有多个温度计和压力计，方便查看实时工况，同时还设有两个压力传感器和两个温度传感器，配合冷凝水末端的西门子控制器，使得温度和压力可以达到精准控制。

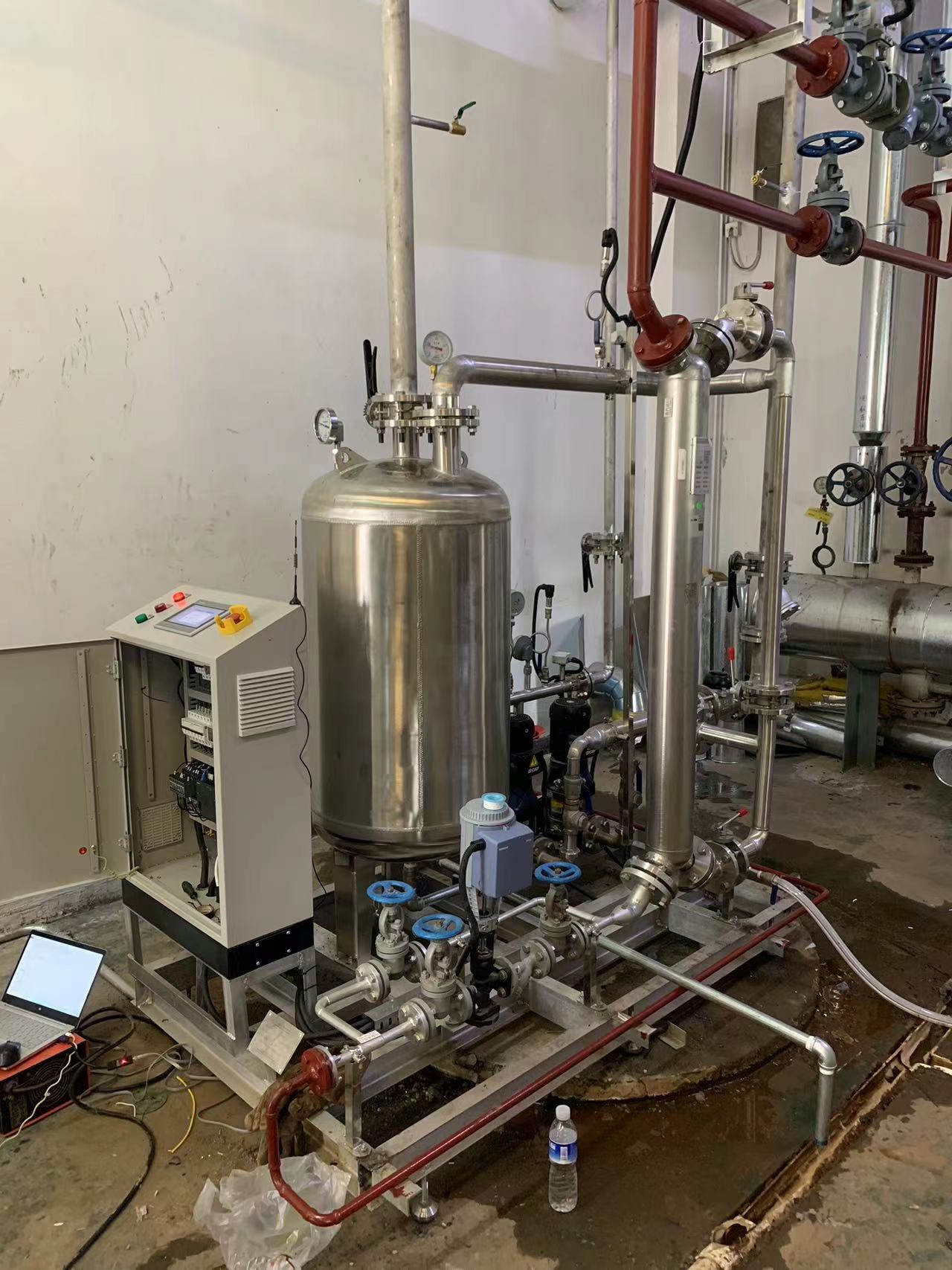

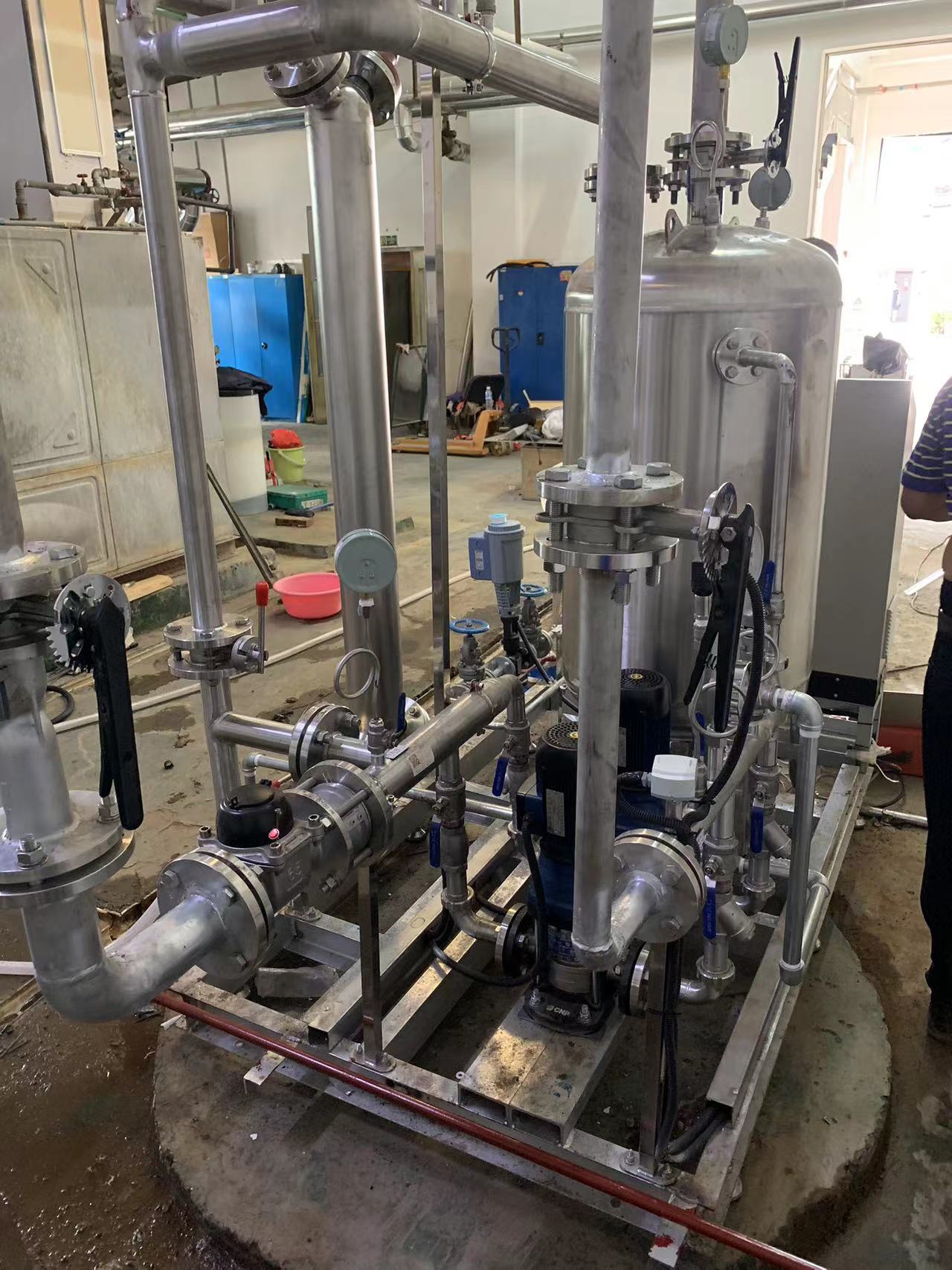

控制柜、管道温传及压传位置图

6、维护率

传统加热管换热器采用无缝钢管，在管道内部容易产生阻垢和铁锈，长时间容易造成堵塞，需要拆卸清洗疏通管道；而全科换热换热器进出口采用100°角连接，减小介质进出的阻力，防止碎屑堆积，并产生自动清洁效果，在换热器及热力平衡器底部都装有排污阀，使得设备在不拆卸的状态下也可进行排污，减少了设备需拆卸的次数。并且在拆卸的同时，在旧设备的拆卸和新设备的安装中传统式双加热管换热器的拆卸需要进行不断切割，将泵、管道及加热管换热器分段拆卸，并由于体积较大，需要叉车不停往返现场进行运输，而全科换热热水机组仅需将热水机组运输进厂房内，其余的泵等设备大多已安装进机组内，一同运输，减少了安装拆卸的工作量。

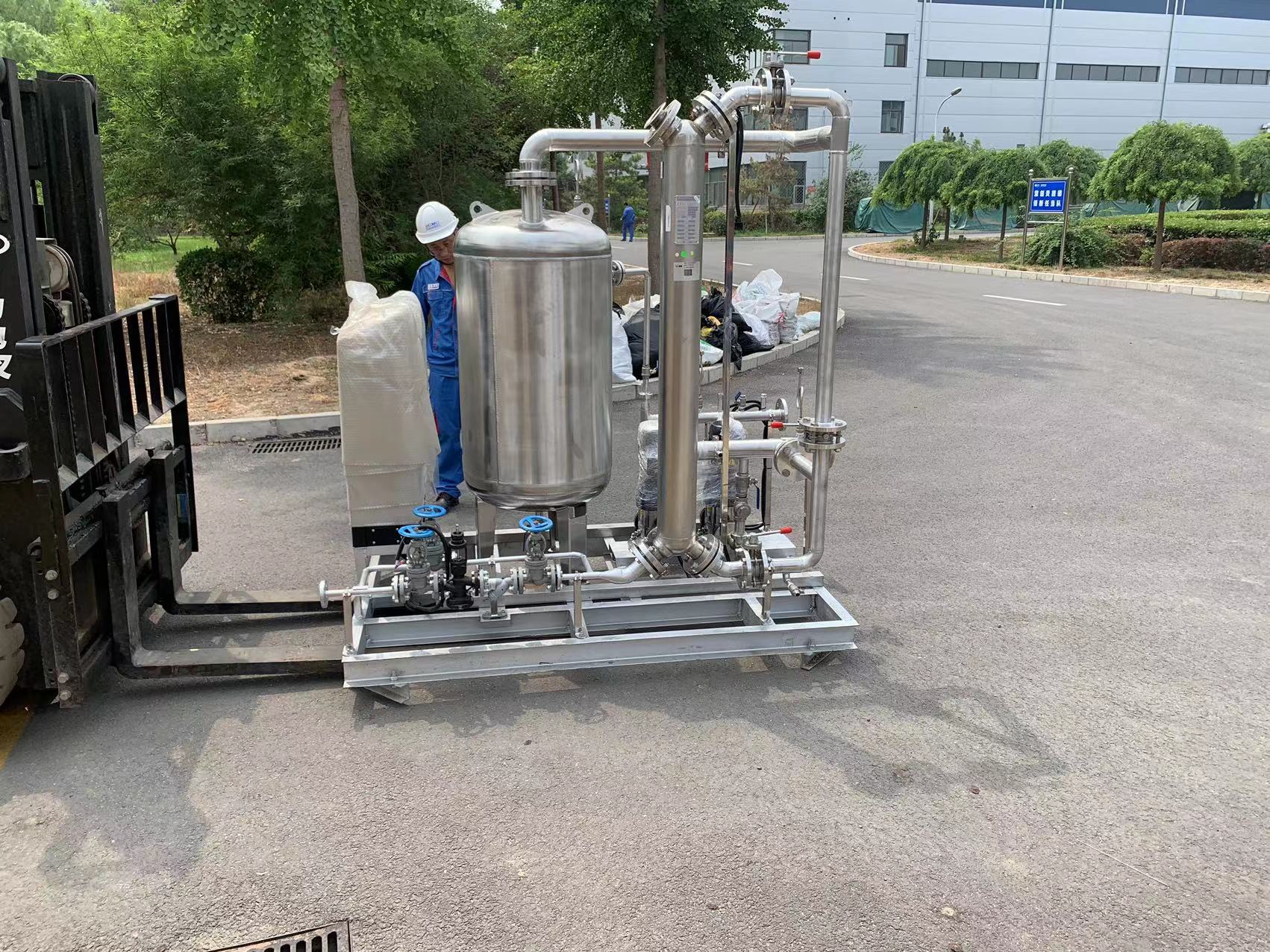

新旧设备示意图

用户单位：蓝星（北京）化工机械有限公司

用户地址：北京市经济技术开发区兴业街5号
