Baelz喷射泵产品介绍
阅读:642次 更新时间:2023-07-28

Baelz喷射泵

一、公司介绍

贝尔茨公司于1896年在德国Dueren建立。在初期,公司主要是为相关工业工艺系统提供蒸汽设备的设计及建造。二战结束以后,配合蒸汽和热油设备的发展,闭合控制回路,换热器,电动和气动执行器等成为公司研究发展的主要对象。这些设备研制成功,使蒸汽节能利用和乏汽加压回收得以实现。60年代初可调节喷射泵研制成功,并被运用到化工工艺系统中。在公司研究人员的共同努力下,贝尔茨公司始终在现代化蒸汽技术,微程序控制传动技术,阀门技术及新兴的可调节喷射泵领域处于行业领先位置。贝尔茨公司无论在工业进程还是热能技术均积累了大量经验,其相关电子调控设施完全适用于医院,学校,办公楼,饭店,研究机构及民宅。百年实践使贝尔茨设备及技术在热能领域拥有了不可或缺的地位。


二、喷射泵原理




文丘里效应:管内流速和管的横截面成反比。

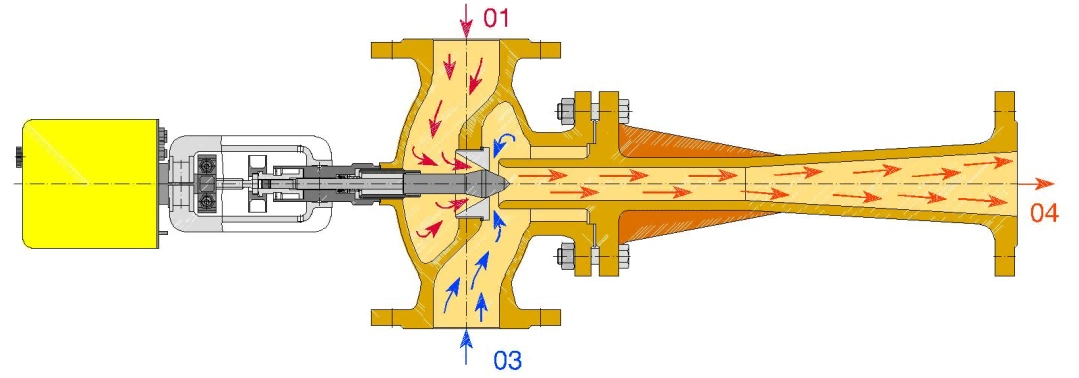

可调控喷射泵技术是通过利用高温射流01 与回流03 的压力差,将回流03 回收再利用,实现混合循环,从而达到节能的效果,并且通过调节01 射流量(100% - 1%),精确控制04 出口处所需温度。

三、常见产品优势:

Baezl喷射泵常见主要有外回流型可调控喷射泵590系列、压缩功能型可调控喷射泵和591系列内部返流并带注射清洁水型可调控喷射泵





1、外回流型可调控喷射泵:使用单一蒸汽热源――驱动蒸汽

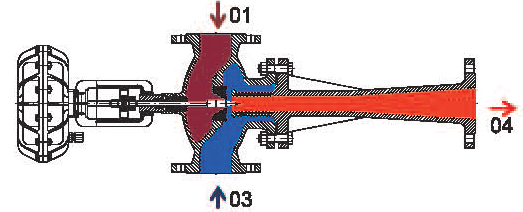

图一 外回流型可调控喷射泵

使用循环型喷射泵比调节阀的优势:

① 用热系统中蒸汽更高的平均流速;

② 更好的导热系数K;

③ 完全有效的交换面;

④ 稀薄的冷凝水膜;

⑤ 降低了单位产品的蒸汽用量;

⑥ 提高了生产速度和改善了烘干质量;

⑦ 节能潜力10-15%。

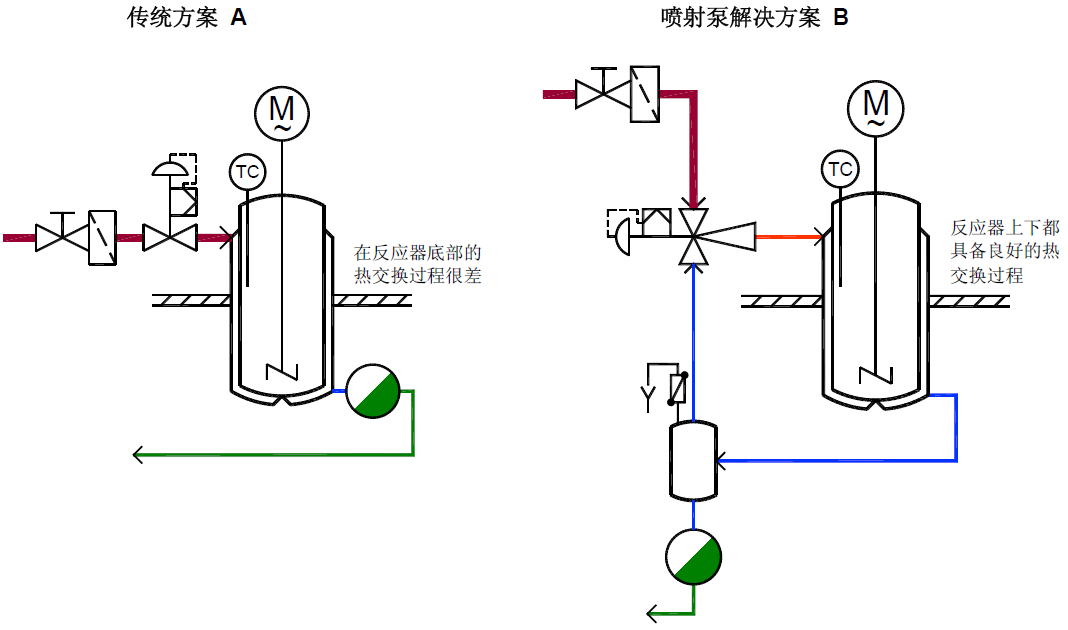

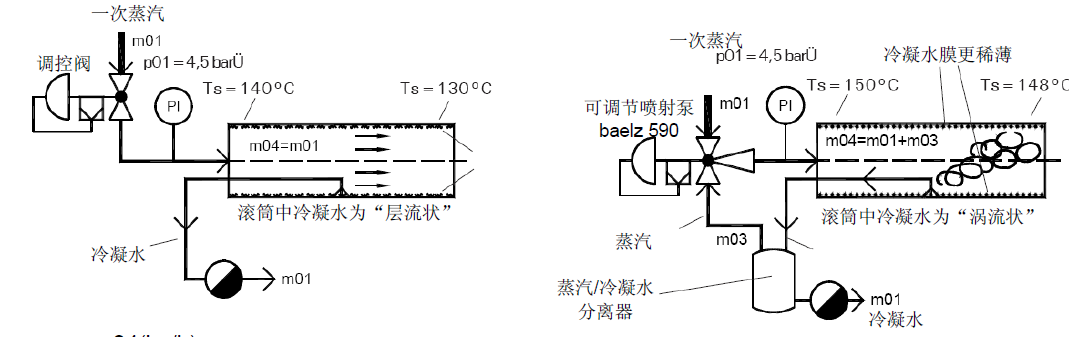

baelz 590 与传统直通控制阀门比较


2、压缩功能型可调控喷射泵:使用双路蒸汽热源――驱动蒸汽和抽吸蒸汽

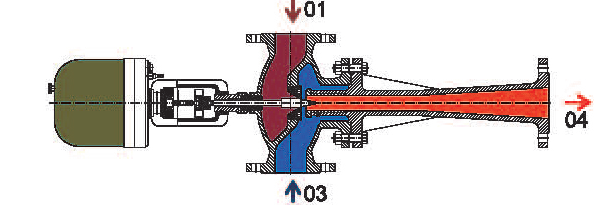

图二 压缩功能型可调控喷射泵

使用压缩功能型可调控喷射泵的优势:

① 充分回收用热系统中的乏汽;

② 混合后生产出适合的中压蒸汽;

③ 优化了蒸汽系统的管网;

④ 节能潜力10-60%。

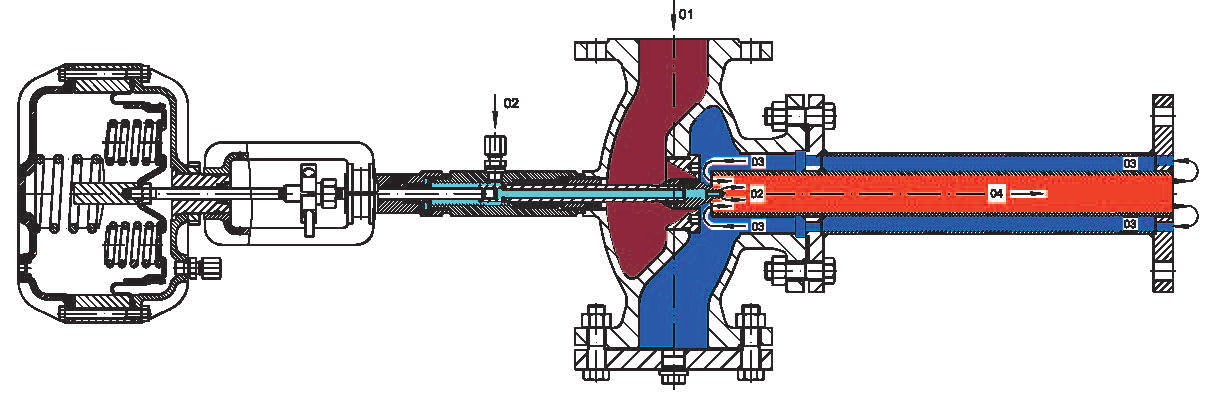

3、内部返流并带注射清洁水型可调控喷射泵

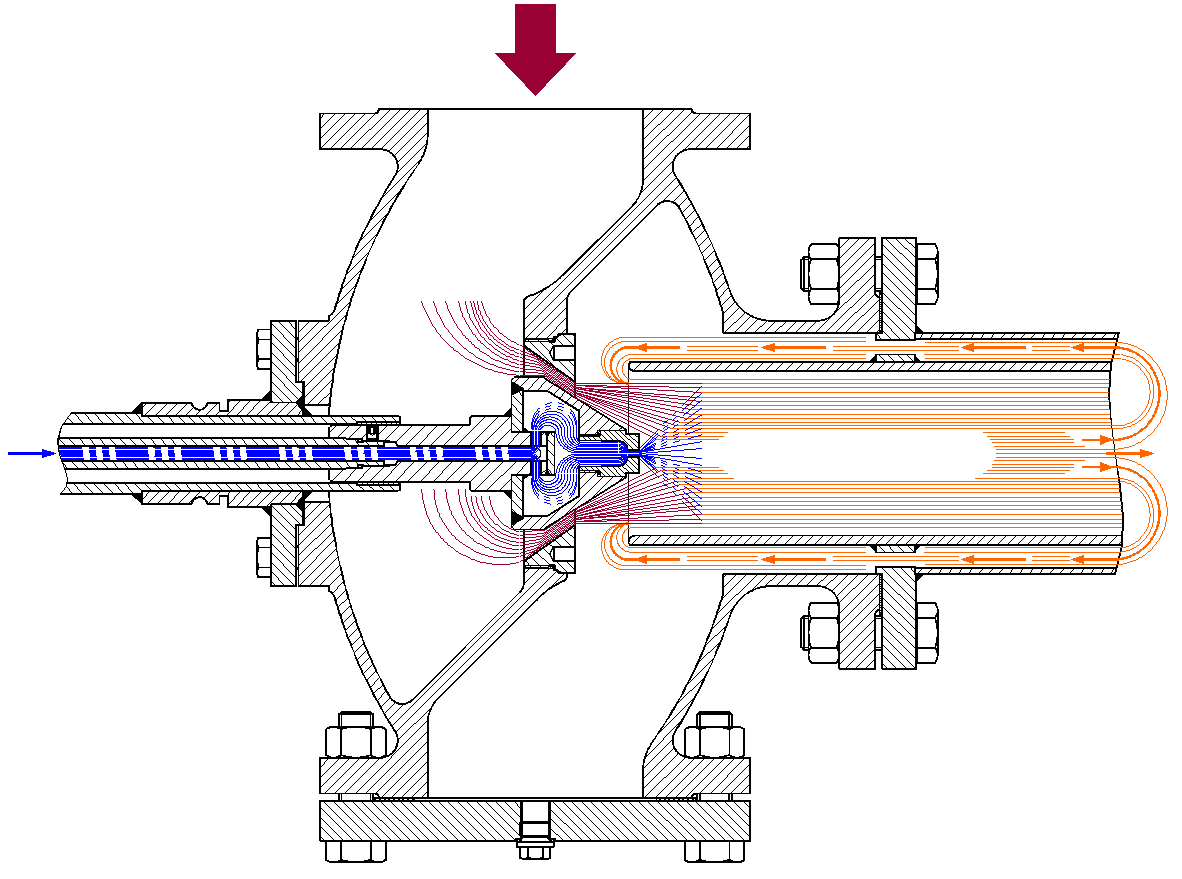

图三 内部返流并带注射清洁水型可调控喷射泵

使用内部返流并带注射清洁水型可调控喷射泵的优势:

① 内部的返流构造使产生的饱和蒸汽不会过热;

② 在2-100%的负荷范围内具备高品质的压力及温度调控性能;

③ 喷射水得到充分的雾化。
